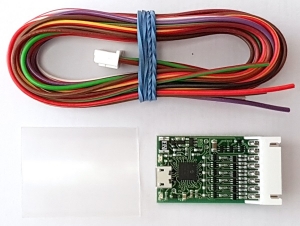

CANNY•3 tiny -- простой и экономичный визуально программируемый логический контроллер CANNY, предназначенный для применения в задачах не требующих взаимодействия с CAN и использования расширенных возможностей более сложных контроллеров CANNY.

Шесть универсальных дискретных каналов ввода-вывода с максимальным током нагрузки до 100мА, аналогичных каналам контроллера CANNY•7, а также поддержка UART/RS-232, Dallas 1-Wire, АЦП, ШИМ, АСч дают пользователю CANNY•3 tiny широкие возможности для создания на его базе уникальных устройств. Физические характеристики каналов позволяют подключать к ним различные внешние исполнительные устройства — электромагнитные реле, небольшие электродвигатели, светодиоды, слаботочные цепи управления оборудованием. В качестве внешних источников дискретных сигналов способных управлять работой контроллера, возможно использовать механические, электромеханические и электронные кнопки и переключатели, генераторы импульсов, источники напряжения от 0В до напряжения питания контроллера, транзисторные выходы различной аппаратуры и т.п

Питание контроллера CANNY•3 tiny может осуществляться двумя способами:

• напряжением от 5.5В до 16.0В, через специальные контакты 8-контактного разъема, что дает контроллеру возможность работать от источников автономного питания или, например, от бортовой сети автомобиля;
• напряжением 5В, через имеющийся на плате контроллера разъем microUSB, что позволяет питать контроллер от USB-порта персонального компьютера или с помощью широко распространенных зарядных устройств мобильных телефонов, смартфонов, планшетов.

Разработка и отладка пользовательского программного обеспечения для CANNY•3 tiny производится в среде CannyLab, загрузка программного обеспечения в контроллер производится посредством интерфейса USB - никаких дополнительных программаторов не требуется.

На оборотной стороне платы контроллера имеется ряд дополнительных контактов:

• площадки перемычек каналов АЦП (по умолчанию разомкнуты), позволяющие, при необходимости, путем установки перемычки на соответствующих площадках, вывести входы A5 и A6 на контакты 5 и 6 наружного 8-конткатного разъема соответственно;
• перемычка режимов программирования (по умолчанию замкнута): при замкнутой перемычке вход в режим программирования выполняется автоматически при подключении контроллера к ПК, с помощью кабеля USB-microUSB, если при этом контроллер не находится в рабочем режиме; при разомкнутой перемычке, при подключении контроллера к ПК, с помощью кабеля USB-microUSB, CANNY•3 tiny получит питание от ПК и перейдет в рабочий режим - переход в режим программирования выполнен не будет.

Кроме того, контроллер имеет дополнительный выход питания +5В, который может использоваться для питания слаботочных внешних датчиков.
